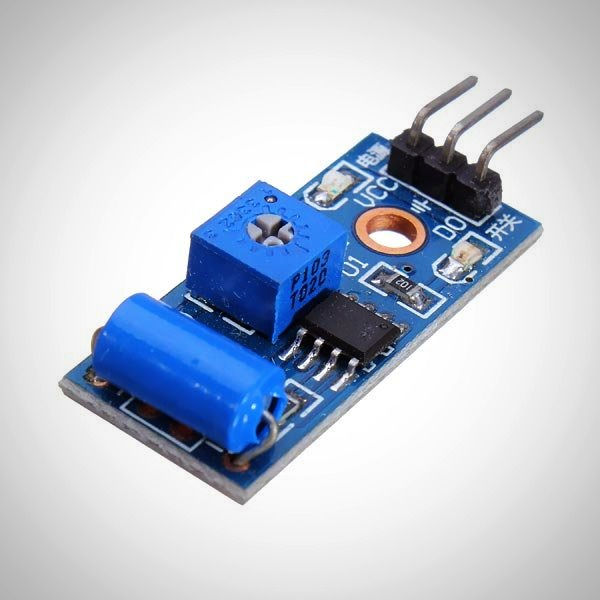

SENSOR VIBRACION SW-420

El sensor funciona básicamente por medio de un elemento flexible metido en el interior de un cilindro, estando ambos a un potencial diferente, cuando se produce vibración el elemento interior chocará contra las paredes del cilindro conduciendo así una pequeña corriente. Luego esta corriente se compara con la referencia dada por el nivel del potenciómetro por  medio del amplificador operacional, si la corriente supera la referencia la salida digital del módulo (D0), se  pondrá en alto.

El sistema consta de 3 pines los cuales son:

VCC = Referencia  positiva

GND = Referencia  negativa

D0 = Salida digital (en alto cuando exista vibración)

Alimentación: 3.3 - 5V

Consumo: 15mA
