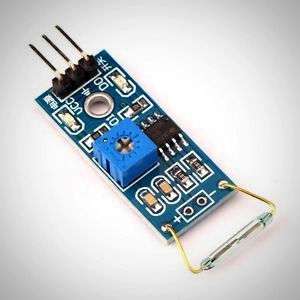

SENSOR MAGNETICO

Cuando el dispositivo está expuesto a un campo magnético, los dos materiales ferrosos dentro del interruptor se juntan y el interruptor se cierra. Cuando se elimina el campo magnético, las cañas se separan y el interruptor se abre. Esto hace que para un gran interruptor sin contacto. Este interruptor puede llevar hasta 1.2A.

El interruptor de láminas básico consta de dos láminas ferromagnéticas aplanadas idénticas, selladas en una atmósfera seca de gas inerte dentro de una cápsula de vidrio, protegiendo así el contacto de la contaminación. Las cañas están selladas en la cápsula en forma de voladizo, de modo que sus extremos libres se superponen y están separados por un pequeño espacio de aire.

- Normalmente abierto interruptor de láminas. - La señal de salida del comparador está limpia, buena forma de onda, capacidad de conducción, más de 15 mA. - Voltaje de trabajo 3.3V-5V. - Formato de salida: Digital (0 y 1). - Perno de fijación de orificio, fácil instalación. - Tamaño de placa PCB pequeño: 3,2 cm x 1,4 cm. - Usando un comparador de ancho voltaje LM393.
